Dans les installations électriques standard des maisons et des bâtiments, la sécurité des personnes par rapport à la tension du réseau est assurée par un Dispositif Différentiel Résiduel (DDR) combiné à une prise de terre. Cependant, cette protection est inefficace lorsque le 230Vac est fourni par un générateur de courant alternatif, tel qu'un onduleur DC-AC ou un groupe électrogène. Ces systèmes créent ce que l'on appelle un réseau non mis à la terre (flottant).
Le Contrôleur d'isolement VTB : La Seule Solution Sûre

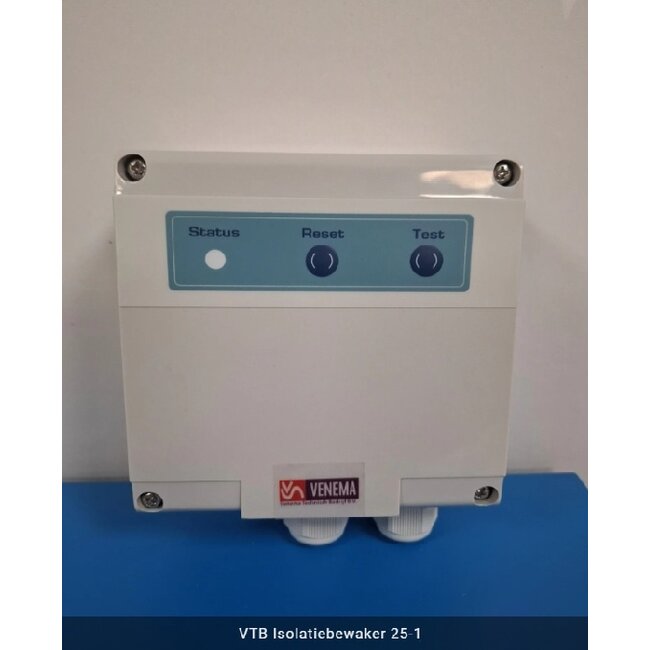

Le VTB Contrôleur d'isolement 25-1 / VTB 230-25 est spécifiquement conçu pour garantir la sécurité des personnes dans un réseau flottant, comme l'exige la norme NEN 1010.
Dans ce type de réseau, aucun DDR (même de Classe B) n'offre une protection suffisante, surtout lorsque le courant est utilisé à l'extérieur de l'unité mobile. Le Contrôleur d'isolement VTB résout ce problème en mesurant en permanence la résistance d'isolation et en coupant immédiatement l'alimentation 230Vac dès qu'une situation dangereuse est détectée.
Application et Nécessité Légale
Ce système de protection est crucial pour :
Le contrôleur d'isolement est obligatoire pour les unités roulantes et déplaçables utilisées à des fins commerciales (par exemple, véhicules d'entreprise, stands de marché, cabanes de chantier et véhicules de pompiers).
Responsabilité : L'employeur est tenu de garantir un lieu de travail sûr. Sans contrôleur d'isolement VTB, le 230Vac ne peut pas être coupé en cas de défaut, ce qui entraîne des conséquences très graves. L'installation du VTB 25 résout l'intégralité du problème de la sécurité des personnes.
Bien que les caravanes et les camping-cars ne relèvent pas de cette obligation légale, le danger est identique. Également pour les cabanes de plage, les micro-maisons et les abris de jardin où la prise de terre est absente ou impossible, le VTB 25 offre une solution simple et sûre.
Le Contrôleur d'isolement VTB se monte facilement entre la sortie du générateur de courant alternatif et les consommateurs.
Systèmes Intégrés : Le modèle VTB 25 est adapté à une utilisation avec des onduleurs dotés d'un relais de transfert intégré, comme un Victron MultiPlus (chargeur et onduleur en un), grâce à sa capacité à connecter la détection de tension de réseau requise.
Spécifications Techniques (VTB 230-25)
