En instalaciones eléctricas estándar de viviendas o edificios, la seguridad de las personas frente a la tensión de red se garantiza mediante un Dispositivo de Corriente Residual (DCR) combinado con una toma de tierra. Sin embargo, esta protección no es efectiva cuando el 230Vac es suministrado por un generador de corriente alterna, como un inversor DC-AC o un grupo electrógeno. Estos sistemas crean lo que se conoce como un sistema de red flotante.
El Monitor de Aislamiento VTB: La Única Solución Segura

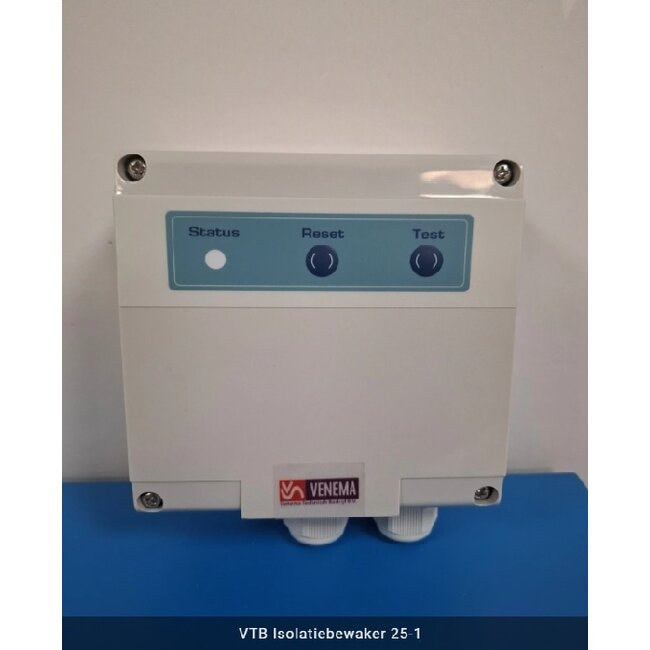

El VTB Monitor de Aislamiento 25-1 / VTB 230-25 está diseñado específicamente para garantizar la seguridad de las personas en un sistema de red flotante, tal como lo exige la norma NEN 1010.
En este tipo de red, ningún DCR (ni siquiera de Clase B) ofrece suficiente protección, especialmente cuando la energía se utiliza fuera de la unidad móvil. El Monitor de Aislamiento VTB lo resuelve midiendo continuamente la resistencia de aislamiento e interrumpiendo inmediatamente el suministro de 230Vac tan pronto como se detecta una situación insegura.
Aplicación y Necesidad Legal
Este sistema de protección es crucial para:
El monitor de aislamiento es obligatorio para unidades rodantes y transportables que se utilizan comercialmente (por ejemplo, vehículos de empresa, puestos de mercado, casetas de obra y vehículos de bomberos).
Responsabilidad: El empleador está obligado a garantizar un lugar de trabajo seguro. Sin un Monitor de Aislamiento VTB, el 230Vac no puede desconectarse en caso de fallo, lo que conlleva consecuencias muy graves. La instalación del VTB 25 resuelve todo el problema relacionado con la seguridad de las personas.
Aunque las caravanas y autocaravanas no están sujetas a esta obligación legal, el peligro es idéntico. También para casas de playa, casas pequeñas y cobertizos de jardín donde falta o es imposible una toma de tierra, el VTB 25 ofrece una solución sencilla y segura.
El Monitor de Aislamiento VTB se monta fácilmente entre la salida del generador de corriente alterna y los consumidores.
Sistemas Integrados: El modelo VTB 25 es adecuado para su uso con inversores que cuentan con un relé de transferencia integrado, como un Victron MultiPlus (cargador e inversor en uno), gracias a su capacidad para conectar la detección de tensión de red necesaria.
Especificaciones Técnicas (VTB 230-25)
