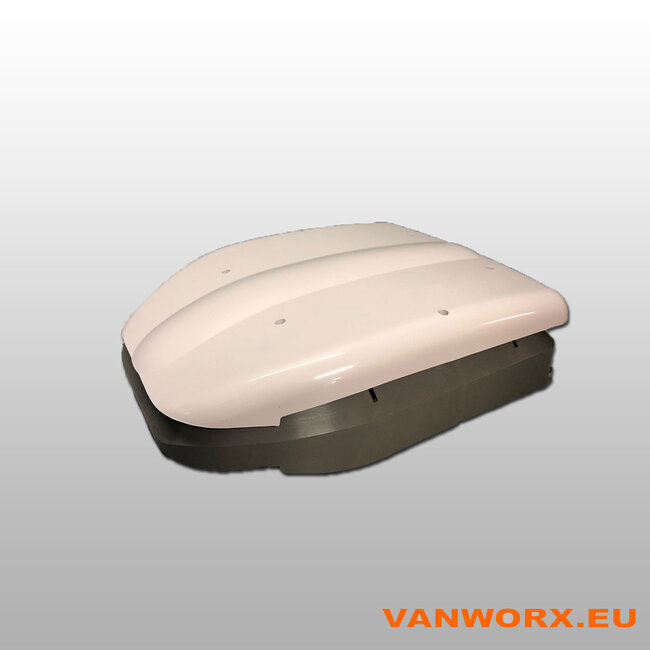

De G&C LeMans LL Brushless 24V is een elektrische dakventilator met een borstelloze motor voor actieve luchtafvoer in vrachtwagens, zware bedrijfswagens, servicevoertuigen en trailers met een geschikt 24V-boordnet. Volgens de technische gegevens van G&C heeft deze uitvoering een luchtdebiet van 565 m³/u bij een elektrisch vermogen van slechts 34 W.
De borstelloze motortechniek biedt een efficiënte, onderhoudsarme aandrijving zonder koolborstels. De ventilator is ontworpen voor één vaste luchtrichting: afvoer van lucht uit het voertuig. Met de speciaal hiervoor bestemde aansluitset en toerentalregelaar kan de elektrische bediening naar behoefte worden uitgebreid.
In laadruimtes, werkvoertuigen en voertuiginterieurs kan warme, vochtige of gebruikte lucht zich ophopen. De LeMans LL Brushless 24V ondersteunt de afvoer van deze lucht via het dak, zonder afhankelijk te zijn van rijwind.
Door de elektrische aandrijving kan de ventilator ook worden gebruikt wanneer het voertuig geparkeerd staat, zolang een geschikte 24V-voeding beschikbaar is. Voor een goede luchtverversing moet voldoende vervangende lucht via een passende inlaat kunnen binnenkomen.
Niet standaard inbegrepen: elektrische aansluitset, 2-standenschakelaar, toerentalregelaar, binnenrooster, afdichtkit, losse bevestigingsmaterialen en vloerventilatie. Controleer voor montage welke aanvullende onderdelen voor de voertuigconstructie nodig zijn.
De LeMans LL Brushless 24V gebruikt een borstelloze motor met elektronische aansturing. Daarom mag deze niet worden aangesloten als een conventionele ompoolbare LeMans-ventilator.
Gebruik voor eenvoudige AAN/UIT-bediening de speciale LeMans LL Brushless 24V-aansluitset met 2-standenschakelaar. Deze set bevat de passende schakelaar en aansluitmaterialen. De ventilatierichting blijft altijd luchtafvoer.
Wil je de ventilatorsnelheid aanpassen? Gebruik dan de speciale LeMans LL Brushless 24V-toerentalregelaar, artikelnummer 30-4000. Deze is ontworpen voor de motorelektronica van deze uitvoering en regelt het toerental traploos. De algemene PWM-regelaar 30-3004 en een ompolende 3-standenschakelaar zijn hiervoor niet geschikt.
Controleer vooraf de dakconstructie, beschikbare inbouwruimte, verstevigingen en eventuele elektrische leidingen. De benodigde dakopening is Ø230 mm. Gebruik het meegeleverde zaagsjabloon voor het aftekenen en controleer de montage-instructies voordat je zaagt.
Bescherm blootliggende metalen zaagranden tegen corrosie. Zorg voor een geschikte mechanische bevestiging en correcte waterafdichting met materialen die passen bij de dakconstructie. Deze aanvullende montagematerialen zijn niet automatisch onderdeel van de levering.

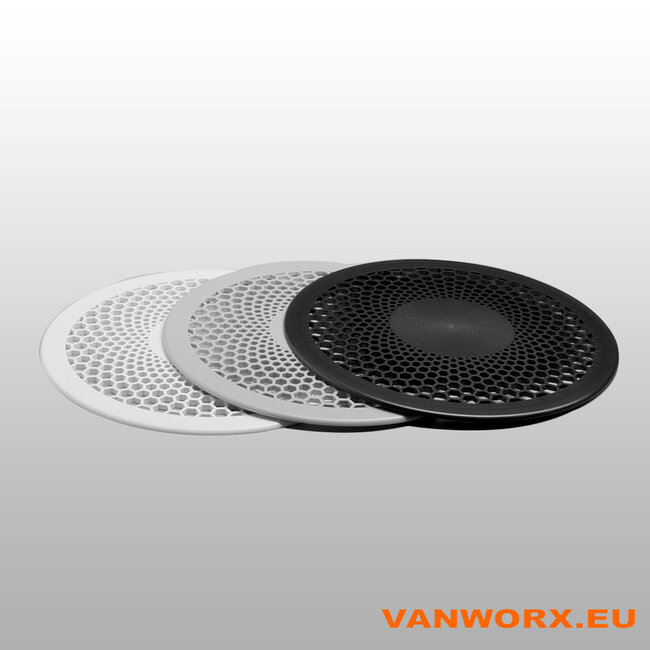

Houd de luchtopening vrij van isolatie, dakbekleding en lading. Een passend binnenrooster kan afzonderlijk worden toegevoegd voor een nette afwerking van het interieur.
Bij 24V en een nominaal elektrisch vermogen van 34 W bedraagt de berekende stroom ongeveer 1,42 A. De werkelijke bedrijfs- en aanloopstromen kunnen afwijken. Gebruik een geschikte 24V-installatie met correcte zekering, kabeldoorsnede en aansluiting volgens het aansluitschema.
Hoeveel lucht verplaatst de 24V Brushless?
Volgens de G&C-catalogus is het luchtdebiet 565 m³/u. De 515 m³/u-specificatie hoort bij de 12V Brushless-uitvoering.
Kan de ventilator lucht aanzuigen en afvoeren?
Nee. Deze Brushless-uitvoering is ontworpen voor luchtafvoer. De draairichting kan niet worden omgekeerd.
Welke schakelaar heb ik nodig?
De speciale 24V Brushless-aansluitset met 2-standenschakelaar voor AAN/UIT-bediening.
Kan ik een gewone 3-standenschakelaar gebruiken?
Nee. De ompolende schakelaar voor conventionele motoren is niet geschikt voor deze Brushless-motor.
Welke toerentalregelaar past op deze ventilator?
De speciale LeMans LL Brushless 24V-regelaar met artikelnummer 30-4000.
Is de toerentalregelaar inbegrepen?
Nee. Deze kan afzonderlijk worden besteld.
Wat is het stroomverbruik?
Het opgegeven vermogen is 34 W. Dat komt rekenkundig overeen met circa 1,42 A bij 24V.
Wat is de dakopening?
Ø230 mm. Gebruik voor de montage het meegeleverde zaagsjabloon.
Wordt een binnenrooster meegeleverd?
Nee, een passend binnenrooster is afzonderlijk verkrijgbaar.
Kan ik de 24V-ventilator rechtstreeks op 12V gebruiken?
Nee. Voor 12V-systemen is de daarvoor bestemde LeMans LL Brushless 12V beschikbaar.

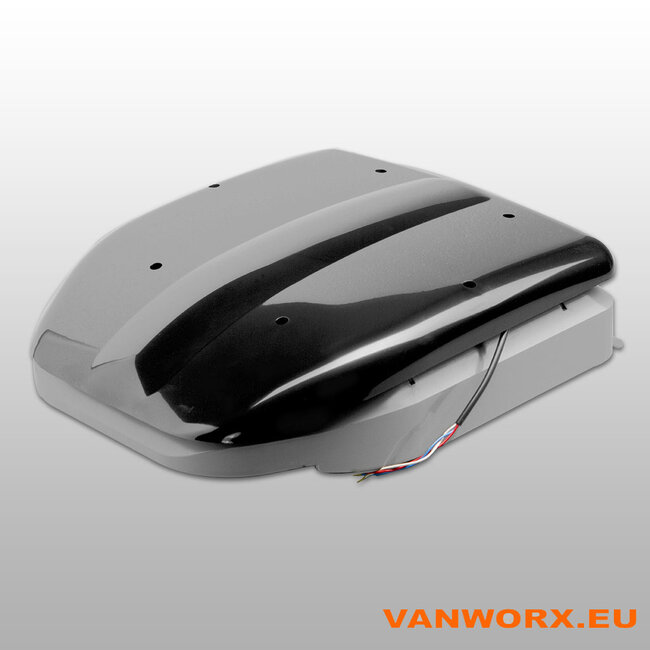

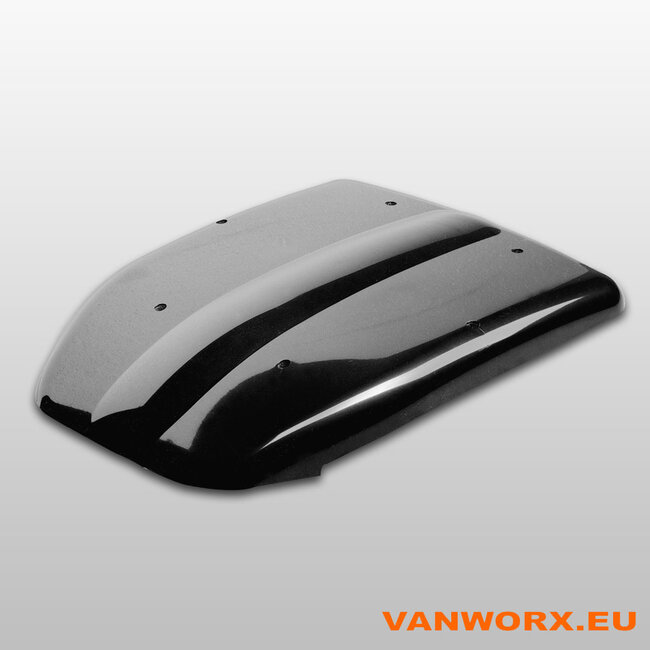

Kies voor krachtige, energiezuinige luchtafvoer met de G&C LeMans LL Brushless 24V. Selecteer de witte of zwarte uitvoering en voeg indien nodig de speciale 24V-aansluitset met 2-standenschakelaar en de passende toerentalregelaar 30-4000 toe.
