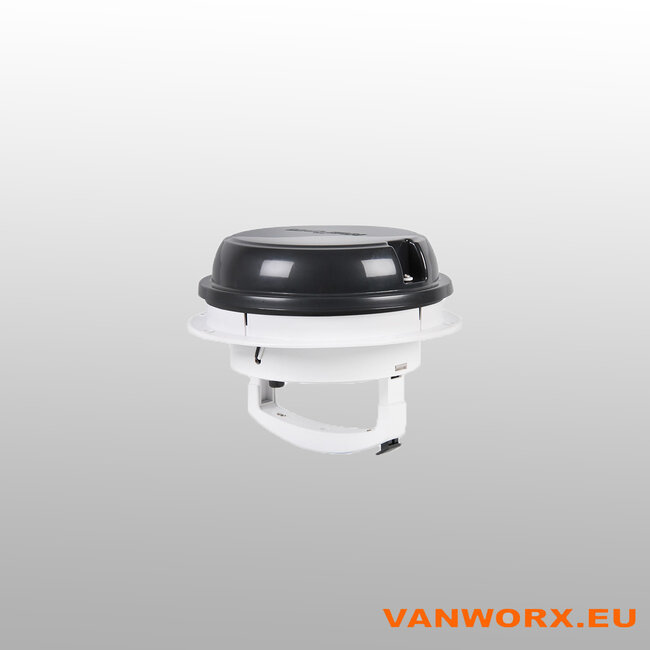

MaxxFan Dome Plus 12V met ledverlichting voor dak of zijwand
De MaxxFan Dome Plus is een compacte 12V-afzuigventilator met geïntegreerde ledverlichting voor campers, caravans en bestelbussen. Hij voert gebruikte en vochtige lucht actief naar buiten af, ook wanneer het voertuig stilstaat.
Je kunt de ventilator in het dak of in een geschikte zijwand monteren. Dat is handig als er op het dak weinig ruimte over is door zonnepanelen of dakdragers. De ledverlichting in het binnenkader geeft licht op de montageplek, bijvoorbeeld in een compacte sanitaire ruimte van een camper.
Voordelen van de MaxxFan Dome Plus
- Afzuiging en verlichting op één plek: de ledverlichting zit in het binnenkader.
- Dak- of zijwandmontage: kies de montageplek die past bij de indeling van je voertuig.
- Actieve afzuiging bij stilstand: de ventilator werkt op het 12V-boordnet.

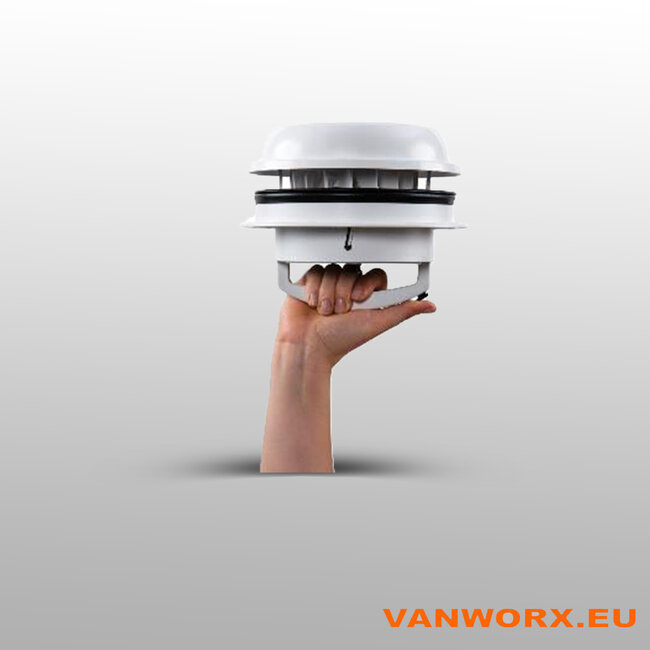

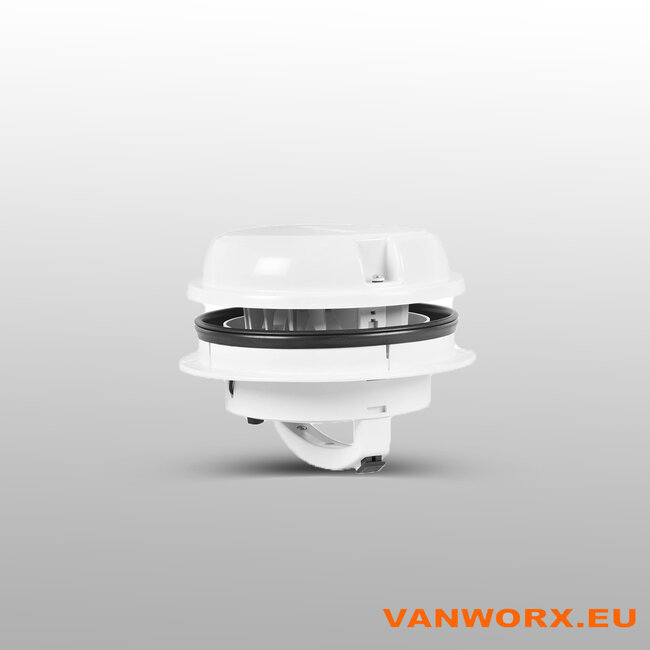

- Handbediende buitenkap: ontgrendel de kap met de drukknop en open hem met de hand.
- Uitneembaar gaas: verwijder het gaas om het schoon te maken.
Leveringsomvang
- MaxxFan Dome Plus 12V-ventilator met handbediende buitenkap in de gekozen kleur.

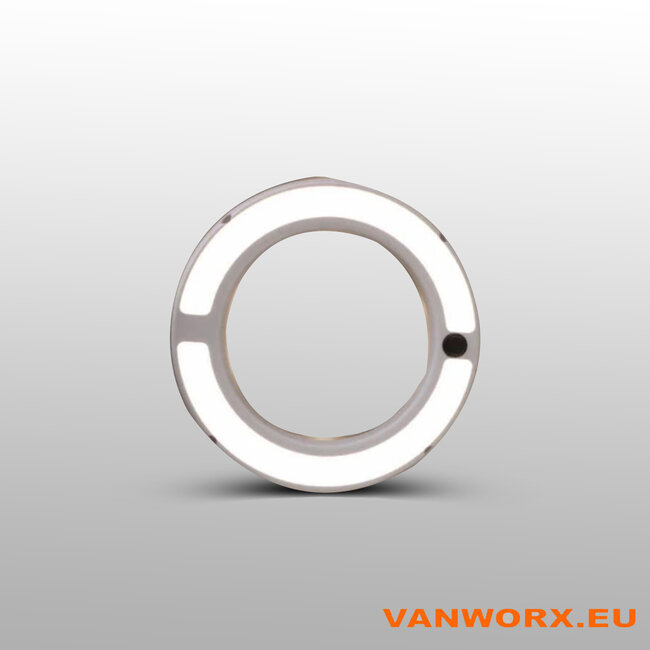

- Binnenkader met geïntegreerde ledverlichting.
- Bijpassende beschermkap voor zijwandmontage.
- Bevestigingsmateriaal.
Aansluitset apart verkrijgbaar: Voor de MaxxFan Dome Plus is een passende 12V-aansluitset met 2-standenschakelaar verkrijgbaar. Met de twee standen zet je de afzuiging aan en uit. Sluit de ledverlichting aan volgens het aansluitschema van Airxcel.
Technische specificaties
- Voedingsspanning: 12 V DC.
- Vereiste capaciteit van het voedingscircuit: minimaal 2 A, met zekering volgens de montagehandleiding.
- Stroomopname tijdens gebruik: niet gespecificeerd in de Airxcel-montagehandleiding.
- Functie: actieve luchtafvoer.
- Verlichting: geïntegreerde ledverlichting in het binnenkader.
- Montage: in het voertuigdak of een geschikte zijwand.
- Zaagmaat volgens de Europese Airxcel-catalogus: Ø160 mm.
- Montagedikte: vanaf 26 mm, met verlengmogelijkheid tot 150 mm volgens Airxcel.
Kleurvarianten

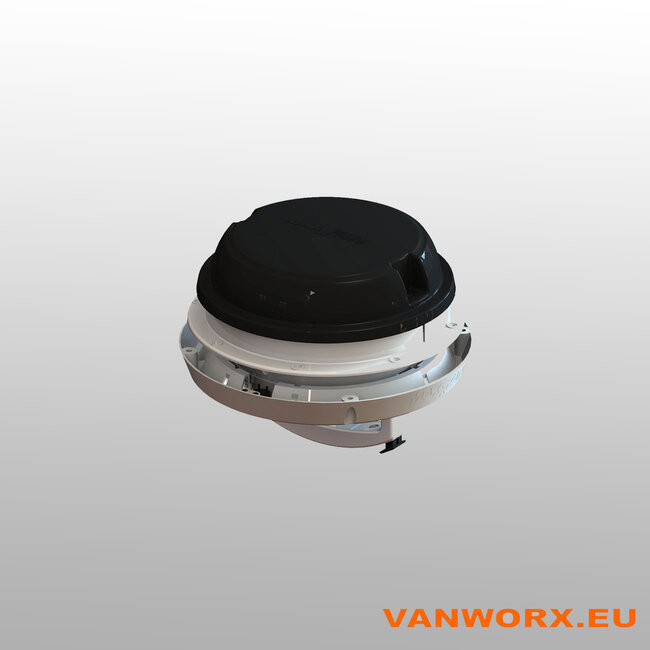

- Zwart met ledverlichting: Airxcel-fabrikantcode 00-03810B.

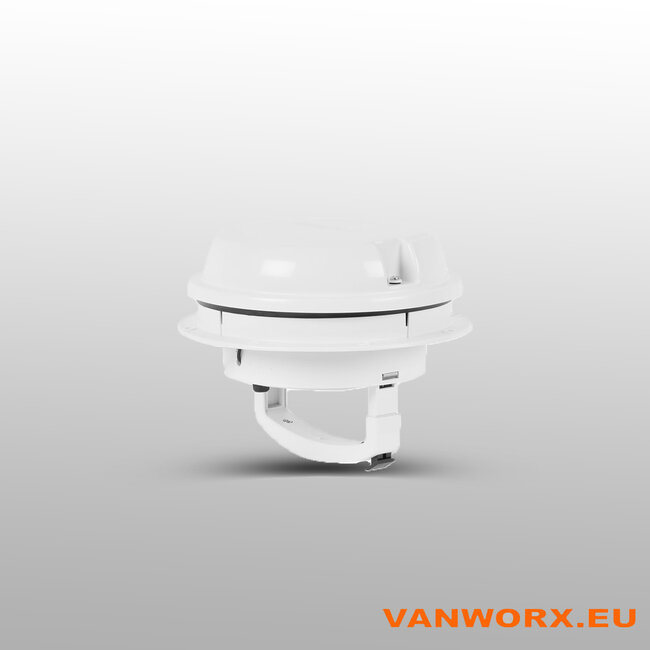

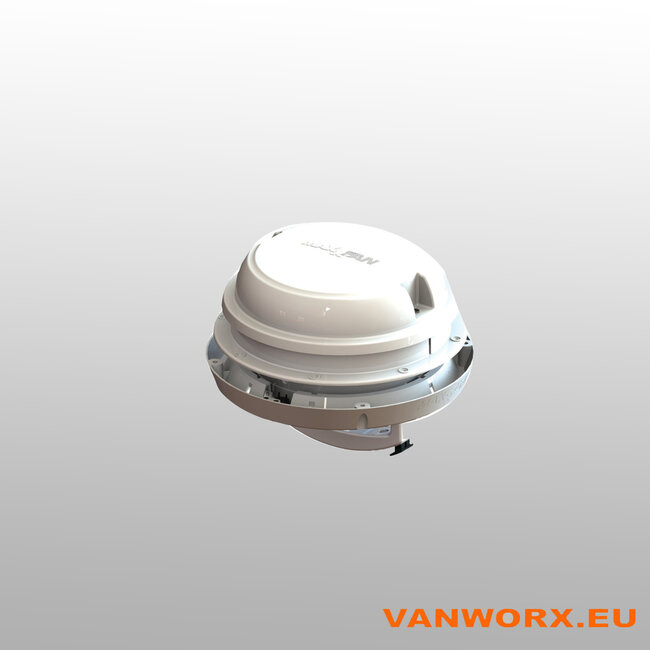

- Wit met ledverlichting: Airxcel-fabrikantcode 00-03810W.
Montage in het dak of de zijwand
- Kies een montageplek met voldoende ruimte voor de buitenkap, het binnenkader en de bedrading. Controleer of de kap volledig kan openen.
- Meet de dikte van het dak of de zijwand en controleer waar kabels en verstevigingen lopen.
- Controleer de uitsparing aan de hand van de meegeleverde ventilator en de montagehandleiding voordat je zaagt.
- Monteer de ventilator in de voorgeschreven stand. Dicht de aansluiting af met een afdichtmiddel dat geschikt is voor de kunststof flens en het voertuigoppervlak.
- Schakel de voeding uit voordat je de ventilator en de ledverlichting aansluit. Volg het Airxcel-aansluitschema en test beide functies na montage.
Gebruik bij zijwandmontage de meegeleverde beschermkap. Airxcel schrijft deze kap voor bij montage in de zijwand. De kap schermt de ventilator af en helpt regen en vuil buiten te houden.
Geschikte toepassingen
- Camper of caravan: afzuiging en verlichting in een compacte leefruimte of sanitaire ruimte.
- Bestelbus of servicewagen: gerichte afzuiging en extra licht in een kleine laad- of werkruimte.
- Voertuig met een vol dak: plaats de ventilator in een geschikte zijwand als er op het dak weinig ruimte beschikbaar is.
Zorg dat verse lucht kan binnenkomen wanneer de ventilator afzuigt. Een geschikte vloer- of zijwandbeluchting kan als toevoeropening dienen.
Veelgestelde vragen
Hoeveel stroom verbruikt de MaxxFan Dome Plus?
Airxcel schrijft een gezekerd 12V-voedingscircuit voor dat minimaal 2 A kan leveren. De montagehandleiding geeft geen aparte stroomopname tijdens gebruik op voor de ventilator of ledverlichting.
Welke aansluitset past op de MaxxFan Dome Plus?
De apart verkrijgbare 12V-aansluitset met 2-standenschakelaar past op de MaxxFan Dome Plus. De schakelaar bedient de afzuiging met een aan- en uitstand.
Welke zaagmaat heb ik nodig?
De Europese Airxcel-catalogus geeft Ø160 mm op. Controleer de maat met de geleverde ventilator en de montagehandleiding voordat je zaagt.
Werkt de ventilator ook als mijn voertuig stilstaat?
Ja. Met de kap open kan de ventilator lucht afvoeren zodra hij is ingeschakeld en voeding krijgt via het 12V-boordnet.
Wat is het verschil tussen de Dome en de Dome Plus?
De Dome Plus heeft geïntegreerde ledverlichting in het binnenkader. De gewone MaxxFan Dome is de uitvoering zonder ledverlichting.
MaxxFan Dome Plus 12V bestellen bij Vanworx
Kies zwart of wit en controleer de beschikbare montageruimte en de dikte van het dak of de zijwand. Wil je de afzuiging bedienen met een aparte aan/uit-schakelaar? Bestel dan de passende aansluitset met 2-standenschakelaar mee.
